Chủ Nhật, 14 tháng 3, 2010

Cho thuê, thi công hệ chống sạt lở tầng hầm Installation of shoring system

Our Products - Sản phầm & dịch vụ của chúng tôi

● Steel Sheet Piles - Sản xuất, mua bán, cho thuê, thi công đóng nhổ cừ ván thép.
● Tie Rods - Sản xuất, mua bán thanh neo chuyên dụng
● Pipe Piles - Sản xuất, mua bán cọc ống thép hàn xoắn
● Strut – Sản xuất, mua bán, cho thuê, thi công hệ giằng chống H 350 (Shoring, strutting, bracing system)



Our business activities and services
Hoạt động kin doanh và dịch vụ của chúng tôi:
• Import & Export - Xuất nhập khẩu
• Stocking - Lưu trữ
• Sales – Kinh doanh
- Project Sales - Bán hàng theo dự án
- Stock Sales - Bán sỉ
- Trading - Mua bán lẻ
• Rental/Leasing – Cho Thuê
• Sales & Buyback – Bán & ký kết mua lại sau khi bán
• Coating & Fabrication - Sơn phủ và gia công
• Installation & Project Management - Thi công & quản lý dự án
• Design of complete retaining wall solutions Thiết kế hoàn chỉnh các giải pháp tường chắn
• Advisory for project feasibility and preliminaries studies – Tư vấn cho các dự án khả thi và tiền khả thi.















Công trình tầng hầm Ngân hàng Nam Á - CMT8 - HCM


Công trình tầng hầm Trường Quốc Tế Nam Sài Gòn - Phú Mỹ Hưng - HCM


Công trình tầng hầm - sàn thao tác VRG Rubber Building - Bến Chương Dương - Q 1 - HCM

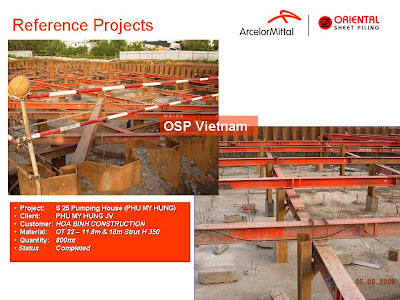

Công trình xử lý nước thải Nam Sài Gòn - Phú Mỹ Hưng - HCM

Công trình tầng hầm Toà nhà Golden Square Đà Nẵng

Công trình tầng hầm Tulip Tower Nam Sài Gòn - Phú Mỹ Hưng - HCM

Công trình tầng hầm sàn thao tác Satra Cityland - Phan Đăng Lưu - Phú Nhuận - HCM

Thứ Bảy, 6 tháng 3, 2010

Những thay đổi về vật liệu, thi công, kỹ thuật sử dụng đối với công nghệ cọc ván thép

1. Lời mở đầu

Công nghệ cọc ván thép là công nghệ mang tính truyền thống được áp dụng rộng rãi trên 100năm trong các công trình cảng, công trình sông, công trình tường chắn đất và các công trình nền móng.

Từ năm 1940 đến những năm 50, ở nước ngoài, thành quả nghiên cứu thực tế và lý thuyết của Terzaghi hay Rowe về cơ bản đã được xác lập trong thời kỳ này về lý thuyết. Ở Nhật Bản cũng vậy, trải qua một thời gian dài trưởng thành từ năm 1950 đến những năm 70, công nghệ cọc ván thép đã phát triển vượt bậc cả về chất lượng và số lượng. Gần đây nó cũng được áp dụng trong việc giảm tiếng ồn, giảm rung lắc và cũng được áp dụng trong các công trình ở các thành phố. Cọc ván thép ở Nhật Bản, trải qua hơn 70 năm, đến nay Nhật Bản trở thành nước có sản lượng cọc ván thép rất lớn trên thế giới, nó được xuất khẩu sang các nước khác nhiều hơn là ở Nhật Bản. Trong bài này tác giả sẽ trình bày về sự biến đổi về mặt vật liệu và thi công cuả công nghệ ván cọc thép ở Nhật Bản cũng như các công nghệ sử dụng cọc ván thép.

2. Sự biến đổi vật liệu cọc ván thép.
2.1. Lịch sử của việc sản xuất cọc ván thép.


Công nghệ cọc ván thép ở Nhật Bản được bắt đầu từ việc sử dụng cọc ván thép trong các công trình tường chắn đất của toà nhà Misui năm 1930. Sau đó để khôi phục sau hoả hoạn trong trận động đất Kanto năm 1923, một số lượng lớn cọc ván thép từ các nước trên thế giới đã được nhập vào để khôi phục các công trình cảng, sông một cách nhanh chóng, mở ra một thời kỳ mới của công nghệ cọc ván thép. Nhân dịp này từ sau năm 1925, hàng năm có từ 3 đến 4 vạn tấn cọc ván thép được nhập vào. Khối lượng cọc ván thép nhập vào tiếp tục tăng nhanh đến năm thứ 5 năm SHOWA nhưng đến năm 1931 do ảnh hưởng của tình trạng suy thoái kinh tế lớn mà khối lượng cọc ván thép nhập vào giảm đi mạnh mẽ.

Mặt khác với sự hỗ trợ của chính sách ngăn chặn việc nhập khẩu do sự suy thoái của nền kinh tế và việc cải thiện trao đổi thu chi, từ năm 1929 công ty thép Yahata của Chính phủ đã thành công trong việc quốc sản hoá cọc ván thép và năm 1931 lần đầu tiên cán và bán ra được 2500tấn cọc ván thép hệ Lakawana, từ đó trở đi việc nhập khẩu cọc ván thép gần như là không có.

Hiện nay, hình dạng cọc ván thép được sản xuất ra là hình chữ U hay hình đường thẳng, ngoài ra nó còn có dạng hình chữ H.

Tường dạng tổ hợp cọc ván thép + cọc thép hình H
Lịch sử của cọc ván thép ở Nhật Bản:

1931: Bắt đầu sản xuất cọc ván thép hình chữ U (dạng Lakawana)”Kiểu SPII”
1955: Bắt đầu sản xuất cọc ván thép hình đường thẳng “SP-F”
1959: Bắt đầu sản xuất cọc ván thép hình chữ z “Z-45”
1960: Bắt đầu sản xuất cọc ván thép hình chữ U (dạng Laruzen) “SP…”
1967: Thành lập Tiêu chuẩn JIS: JIS A5528: 1967
1987: Ngừng sản xuất cọc ván hình chữ U dạng Lakawana
1997: Ngừng sản xuất cọc ván thép hình chữ Z.
1997: Bắt đầu sản xuất cọc ván thép cỡ lớn hình chữ U với chiều rộng có hiệu là 600mm
2000: Sửa đổi lại Tiêu chuẩn JIS thành tiêu chuẩn “JIS A5523:2000. Cọc ván thép cán nóng dùng cho hàn”

2.2. Vật liệu cọc ván thép gần đây:
(1)Cọc ván thép hình chữ H
Cọc ván thép hình chữ H là dạng tường có độ cứng cao hình chữ H được tổ hợp hàn từ cọc ván thép hình đường thẳng và bản thép hay thép hình CT và thép.Dạng kết cấu không phải là dạng cán nguyên hình như thép hình chữ H mà là dạng tổ hợp hàn. Nhờ có đặc tính hình dạng mặt cắt, cọc ván thép hình chữ H có ưu điểm lớn là phát huy được hiệu quả độ cứng chống uốn cao với yếu tố quan trọng của dạng tường.

Quan hệ giữa chiều dày tường của cọc ván thép hình chữ H và mô men quán tính thứ cấp của mặt cắt. So với dạng tường hàng cột đất, nó có khả năng đảm bảo tính năng mặt cắt đồng đều với chiều dày tường mỏng.
(2) Tiêu chuẩn của cọc ván thép
Đối với cọc ván thép, đến năm 1967 mới thành lập Tiêu chuẩn công nghiệp Nhật Bản JIS A5528, quy định thành phần hoá học, tính chất cơ lý, kích thước. Khi đó trong Tiêu chuẩn cũng bao gồm cả cọc ván thép. Sau đó năm 1963, Tiêu chuẩn của cọc ống thép được tách ra thành Tiêu chuẩn công nghiệp Nhật Bản JIS A5528.

Năm 1993 với trận động đất pử Kushiro, do sự phá hoại mặt cắt ở phần mối hàn của cọc ván thép, qua sự hợp tác của Chính phủ, các nhà sản xuất và các trường đại học, việc điều tra, nghiên cứu, phát triển cọc ván thép có mối hàn đã được thực hiện. Kết quả là năm 2000 Tiêu chuẩn cọc ván thép có tính hàng cao đã được quy định trong Tiêu chuẩn công nghiệp Nhật Bản “JIS A5528 Cọc ván thép cán nóng cho mối hàn”.

Do đó cùng với việc cải tiến hành dạng, sự tăng cao về chất lượng mà vật liệu cọc ván thép từng bước được nâng cao.
3. Sự biến đổi của công nghệ cọc ván thép.
3.1. Công nghệ đóng rung bằng búa rung.
(1) Khái quát và những cải tiến của búa rung.


Năm 1960, búa rung đã được nhập vào từ Liên Xô cũ, năm 1965 sau khi quốc sản hoá, búa rung của Nhật Bản đã đáp ứng được với nhu cầu của thời đại nhờ tính tiện lợi có thể kiêm đóng xuống và nhổ lên,vừa được phổ cập nhanh chóng vừa được sử dụng mang tính đa năng. Búa rung vừa giảm tiếng ồn vừa sử dụng mô tơ điện. Gần đây nhờ có “giảm biên độ dao động xuất hiện do sử dụng mô tơ đầu“ hay “có bộ điều khiển khi dừng lại và khởi động không mômen”, do loại bỏ được tiếng ồn và dao động đột xuất do cộng hưởng của cần cầu và nền đất xuất hiện khi khởi động và dừng lại, công tác thi công giảm độ rung và tiếng ồn đã được thực hiện.

(2) Cấu tạo của búa rung và nguyên lý đóng cọc.
Búa rung được cấu tạo tìư các bộ phận:
Thiết bị giảm chấn;
Máy tạo xung (thiết bị làm xuất hiện dao động)
Máy kẹp cọc (thiết bị liên kết cứng giữa cọc và máy tạo xung, truyền lực dao động vào cọc);
Thiết bị điều khiển (thiết bị điều khiển điện hay dầu).

Khi tác dụng lực dao động vào nền đất xung quanh cọc ván thép bằng búa rung, sự kết hợp giưũa các hạt đất cấu tạo nên đất nhất thời giảm xuống rõ rệt. Đối với đất cát, do hiện tượng lưu động mà sức kháng của đất mất đi hẳn, đối với đất sét (đất dính hay đất sét), bằng lực dao động kết cấu khung của đất nên cọc thép có khả năng đóng xuống nhờ lực cắt. Đất khi tác dụng lực dao động bằng tốc độ nào đó, liên kết giữa các hạt đất yếu đi, sức kháng của đất nhất thời giảm đi rõ rệt. Đối với đất cát, do hiện tượng lưu động mà sức kháng của đất mất đi hẳn, đối với đất sét (đất dính hay đất sét), bằng lực dao động kết cấu khung của đất nên cọc ván thép có khả năng đóng xuống nhờ lực cắt. Đất khi tác dụng lực dao động bằng tốc độ nào đó, liên kết giữa các hạt đất yếu đi, sức kháng của đất nhất thời nhở đi. Độ lớn này có được hiệu quả khi tần số dao động >50Hz đối với đất cát, >50Hz đối với đất sét. Nguyên lý đóng cọc ván thép bằng búa rung là cho lực dao động cưỡng bức có được nhờ máy tạo xung tác dụng vào cọc ván thép bằng búa rung là cho lực dao động cưỡng bức có được nhờ máy tạo xung tác dụng vào cọc, bằng việc lợi dụng hiện tượng nói trên, tuỳ thuộc vào loại đất mà làm giảm lực ma sát xung quanh cọc ván thép và lực kháng đầu cọc xuống từ tĩnh sang động. Để cọc ván thép được xuống, các điều kiện sau cần phải được thoả mãn:
P0 > Tv
( W+Wp) >Rv
(3) Phân loại các phương pháp.
Phương pháp đóng cọc sử dụng búa rung được chia làm 2 loại: Phương pháp búa rung không sử dụng công nghệ hỗ trợ và phương pháp búa rung sử dụng cắt bằng tia nước phun cao áp.

Phương pháp sử dụng phun có thể đáp ứng cho tất cả các nền đất không liên quan đến sự khoẻ yếu của nền đất thi công, so với các phương pháp khác nó còn có đặc tính thi công nhanh chóng.
Đặc biệt nó có khả năng thi công nổi trội là đóng đến nền đá có giá trị tính đổi: N=200-500 hay nền cứng như có trộn lẫn đá đường kính 200mm.
Ngoài ra khi đóng cọc ván thép, khi đối tượng bị ảnh hưởng bởi độ rung và tiếng ồn cần có biện pháp đối phó, sử dụng phương pháp này nhờ nước phun vào sẽ có hiệu quả giảm độ rung và tiếng ồn là đáng kể.

Phương pháp búa rung được áp dụng cho nền đất có giá trị N nhỏ hơn 50. Người ta sử dụng loại máy búa rung áp lực dầu với máy móc cần thiết là cần cẩu và búa rung (nhóm thiết bị tiêu chuẩn của búa rung), do đó đây là phương pháp sử dụng đa năng với máy móc sẵn có.
3.2. Phương pháp xuyên nén bằng máy nén.
Ở Nhật Bản hầu hết máy móc xây dựng đều được chế tạo dựa vào công nghệ của nước ngoài. Trong lĩnh vực máy đóng cọc cũng vậy trải qua việc nhập khẩu rồi theo con đường quốc sản hoá và tính năng hoá những nguyên lý hoạt động cho dao động hay đập không thay đổi, từ những năm 1960. ô nhiễm xây dựng đã biến thành vấn đề nghiêm trọng của xã hội.
Năm 1975, ưu tiên xử lý ô nhiễm được cho là yêu cầu của xã hội, bằng nguyên lý hoạt động độc lập không gây ô nhiễm (nguyên lý nén ép), máy nén kéo nhổ cọc kiểu áp lực dầu đã được ra đời. Từ khi phát minh ra nguyên lý cơ bản đến khi chế tạo nên sản phẩm, tất cả đều được thực hiện ở Nhật Bản và là máy xây dựng quốc sản đơn giản đã được sử dụng.
(1)Nguyên lý nén ép.
Đối với việc đưa cọc ván thép xuống lóng đất mà không gây rung động hay tiếng ồn, cần phải có cơ cấu kháng lại tải trọng tĩnh lớn do sức kháng xuyên và phản lực tác dụng của nó. Do đó máy nén ép có nguyên lý cơ bản là kẹp lấy một số cọc ván thép đã được đóng vào trong lòng đất làm phản lực, xuyên cọc ván thép tiếp theo vào trong lòng đất bằng tải trọng tĩnh nhờ áp lực dầu.

(2) Các phương pháp nén ép.
Máy nén ép yêu cầu phản lực lên cọc ván thép đã được thi công trước, có khả năng kẹp lấy cọc ván thép trong khi thi công, vừa tự chạy vừa tiến hành công tác liên tục. Phát triển nguyên lý này, phương pháp hệ thống GPR có thể hoàn thành toàn bộ quá trình cần thiết trên cọc đã thi công ở kết cấu tường liên tục (từ năm 1982). Nhờ có việc tiến hành vận chuyển, treo và ép cọc ván thép bằng toàn bộ đầu cọc nên có thể cực tiểu hoá phạm vi ảnh hưởng của công trình chỉ trong chiều rộng máy thi công trên cọc ván thép. Do đó, tại các khu vực đất xung quanh là nước, đất nghiêng, đất không bằng phẳng hay đất bị hạn chế, không cần cầu tạm hay đường công vụ, không gây ảnh hưởng tới môi trường xung quanh hay trầm tích sông, có thể chỉ tiếnhành thi công kết cấu thể tường với mục đích ban đầu một cách hợp lý.
Đối với việc xây dựng cầu dầm hay tăng cường chống động đất trụ cầu có phần dưới bị hạn chế không gian mạnh, máy rung tịnh không chuyên dụng chiếm không gian cực thấp (từ năm 1085) có khả năng thi công không cản trở giao thông. Từ quan điểm lưu thông và chống hoả hoạn trở thành công nghệ thi công mang tính thời kỳ không thể thiếu được đối với việc tái sinh thành phố.
(3) Thi công trên nền đá cứng
Đối với nền có giá trị N lớn nhất từ 25-50, đặc biệt là nền đất cát hay thi công cọc dài, người ta sử dụng phương pháp phun nước. Hệ thống phun eco máy nén ép chuyên dụng nối liên tục ở động tác ép nén điều tiết tự động lượng phun ra, do đó có thể hạn chế tối thiểu được ảnh hưởng của nền đất đồng thời hạn chế tối thiểu tài nguyên.
Đối với nền đất cứng có giá trị N vượt quá 50 như đá dăm, đá cuội hay đá tảng dựa vào máy rung phá sử dụng lý thuyết không có lõi (từ năm 1997) phương pháp dọn sạch nền đất cứng có thể thích hợp. Bằng máy nén ép và thiết bị điều khiển nhất thể, đào nền thẳng xuống dưới mũi cọc, điều khiển sự xuất hiện bầu áp lực nén và kéo nhổ mũi khoan ngay tức thời, đồng thời xuyên cọc vào trong lòng đât sao cho lấp đầy lỗ đó. Đường kính đào hạn chế nhỏ nên lượng đất thải ra ít vừa giảm thiểu được ảnh hưởng tới môi trường vừa giảm được ảnh hưởng sức kháng xuyên. Tuỳ thuộc vào phương pháp dọn sạch nền đất cứng mà áp lực nén cọc ván thép lên nền đá được phân loại cho đá cứng loại I, loại II, loại trung như đá dăm, đá cuội hay đá tảng.
(4) Phương pháp quản lý thi công.
Bằng nguyên lý nén, nhờ có sự tác dụng tải trọng tĩnh lên đầu cọc ứng lực kháng xuyên nên từng cọc trở thành cọc thí nghiệm chất tải. Do đó máy nén ép phân tích các loại số liệu đo được tự động bằng chương trình chuyên dụng (hệ thống quản lý nén ép, từ năm 2002), nhờ việc nắm được tình trạng xuyên trong lòng đất hay sức chịu tải của từng cọc ván thép tại thời gian thực hiện nên có thể tiến hành quản lý chất lượng sản phẩm một cách chính thức.
3.3 Phương pháp nén ép sử dụng mũi khoan
Phương pháp nén ép sử dụng mũi khoan đất là phương pháp không cần máy chuyên dụng, nói chung được cấu thành từ máy đóng cọc kiểu 3 điểm, mũi khoan đất và dễ dàng tháo lắp, nó có các đặc điểm sau:
Có thể thi công giảm độ rung và tiếng ồn
Phạm vi áp dụng rộng rãi cho mọi loại đất.

Tiến hành công tác thi công nén ép không sử dụng khoan tuỳ từng trường hợp ứng với điều kiện địa chất và điều kiện thi công.
Có thể tiêm vữa từ mũi xoắn hoá cứng nền đất.
4. Giới thiệu các loại công nghệ sử dụng cọc ván thép.

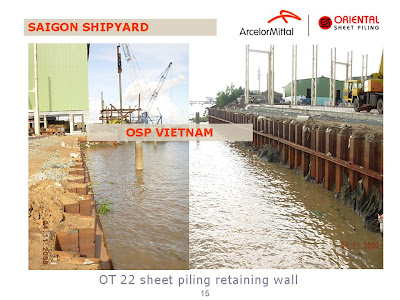

4.1. Cảng, sông


Phương pháp tường chắn cọc ván thép kiểu tự đứng.

Tường chắn cọc ván thép kiểu tự đứng là kết cấu chống đỡ các tải trọng như áp lực đất và áp lực nước. So với tường chắn cọc ván thép kiểu dây neo thì thi công đơn giản hơn, thời gian thi công ngắn hơn và do có khả năng thi công ở những nơi có đất đắp phía sau hẹp nên được sử dụng rộng rãi ở những tường kè đường có nước nông nghiệp hay tường kè sông.
Phương pháp tường chắn cọc ván thép kiểu dây neo:
Tường chắn cọc ván thép kiểu dây neo là kết cấu chống đỡ tải trọng của áp lực đất và áp lực nước tuỳ theo sức kháng ngang của phần xiên vào và sức kháng ngang của cọc neo phía sau được liên kết vào bằng dây neo. Do đó thường được lựa chọn cho các tường kè lớn hay các kè bảo vệ nền đất tương đối yếu.

Phương pháp tường chắn cọc ván thép kiểu tổ ong:
Đóng các cọc ván thép hình đường thẳng theo hình tròn, nhồi đá dăm hay cát vào trong lòng tạo thành một hình tổ ong cọc ván thép hình thẳng đứng thành một thể liên tục, vỏ thép mỏng và chất nhồi bên trong tạo thành một thể thống nhất, là kết cấu kháng lại ngoại lực. Sử dụng cọc ván thép hình đường thẳng có trọng lượng riêng ở vỏ thép nhẹ hơn so với cọc ván thép hình chữ U, tác dụng cường độ kéo của nó lớn nhất nên là kết cấu cần ít thép, mang tính kinh tế.
Tường cách nước thẳng đứng dành cho những nơi xử lý chất thải ở mặt biển:
Đối với những trường hợp sử dụng cọc ván thép ở tường cách nước thẳng đứng ở những nơi xử lý chất thải, nói chung thường dùng phương pháp xử lý cách nước bôi chất ngăn nước có tính trương nở vào tai nối của cọc ván thép. Để đảm bảo tính cách nước của kết cấu vĩnh cửu, chất ngăn nước có tính vĩnh cửu sử dụng nhựa polyurethan có tính trương nở. Nhựa polyurethan của chất trương nở khi hấp thụ nước sẽ trương nở từ 5 đến 10 lần, hình thành chất nhựa hoá cứng có tính trương nở và ngăn nước cho khe hở của tai nối nhờ áp lực nhựa.
Biện pháp đối với rò rỉ nước nền của đê sông:
Do mực nước ở sông dâng cao hơn khi có mưa lớn, nước nền rò rỉ xuất hiện trong đê, chân đê
bị sụp lở dẫn đến bị phá hoại. Biện pháp đối phó với việc rò rỉ nước nền của đê sông như thế này là phương pháp đóng cọc ván thép sử dụng ngăn nước cho chân đê phía trong. Sự xác nhận hiệu quả sau khi phân tích dòng thẩm thấu.
Biện pháp đối với hoá lỏng
(1)Biện pháp đối với hoá lỏng của kết cấu đắp đất.
Đối với kết cấu đắp đất của đê điều trên sông, trường hợp nền đất bị hoá lỏng khi có động đất, sức chịu tải giảm đ làm cho sự chống đỡ tải trọng đất đắp bị mất đi, xuất hiện các hiện tượng biến đổi như “trượt”, “sụt”, “lở”. Do đó nhờ có việc đóng cọc ván thép trong nền đất cơ bản mà ngăn ngừa được sự biến dạng của đất đắp nhờ độ cứng chống uốn của cọc ván thép, có thể giảm được hư hỏng nền đắp.

(2). Biện pháp đối với hoá lỏng của kết cấu trong lòng đất.
Đối với kết cấu trong lòng đất như rãnh đôi khi có động đất nền đất xung qanh bị hoá lỏng, do nước bùn hoá lỏng nên có lực đẩy nổi tác dụng vào kết cấu, đồng thời lực kháng bị giảm xuống, lực đẩy tăng lên, xuất hiện hiện tượng biến dạng. Do đó nhờ có việc bố trí các cọc ván thép xung quanh kết cấu trong lòng đất mà phòng chống được tấn công của đất cát đã bị hoá lỏng xung quanh kết cấu, có thể ngăn ngùa được sự phá hoại do đẩy nổi.
4.3 Các áp dụng mới.

(1) Tường chắn cho đường

Tường chắn cọc ván thép kiểu tự đứng là tường chắn kiểu chống áp lực đất bên hông chỉ nhờ sức kháng ngang của đất phần cọc xiên vào và độ cứng chống uốn của tường. Đặc điểm của phương pháp này là:
1. Chiều dày tường mỏng, diện tích chiếm dụng hẹp nên có thể tiết kiệm được đất chiếm dụng.
2. Không cần có đất đắp tạm thời và có thể xây dựng tường kiêm luôn là kết cấu ngăn đất tạm cho thi công;
3. Không cần phải cải tạo nền đất khi là đất yếu;
4. Có khả năng tạo cảnh quan điều hoà cho môi trường xung quanh nhờ có sơn phủ và các tấm panel trang trí.

(2)Biện pháp chống lún đất đắp

Khi tiến hành đắp đất đường bộ trên nền đất yếu, hiện tượng lún nén bằng trọng lượng đất đắp xuất hiện kéo theo nền đất xung quanh cũng lún theo.
Nhờ có việc bố trí tường cọc ván thép giữa phần đất đắp và kết cấu liền kề mà có thể ngăn được ảnh hưởng của hiện tượng lún kéo theo. Đặc điểm của phương pháp này là:
1. Có thể tăng nhanh tốc độ thi công nên có thể rút ngắn thời hạn thi công;
2. Có khả năng thi công giảm độ rung và tiếng ồn ở nơi chật hẹp gần kề với kết cấu đã thi công rồi;
3. Không sợ ô nhiễm nước ngầm đối với biện pháp cải tạo nền đất bằng xi măng.

Một ví dụ về quan trắc lượng lún của nền đất sau khi đóng cọc ván thép giảm lún. Lượng lún của lớp dưới phía trong lề trải qua 7 năm đóng cọc ván thép chỉ lún 2cm, nó đã phát huy được hiệu quả mong muốn khá tốt.
5. Kết luận:
Trên đây là một số giải pháp mới nhất và những thay đổi về vật liệu, thi công, kỹ thuật sử dụng ở Nhật Bản đối với công nghệ cọc ván thép. Đối với nhu cầu xã hội gần đây như” giảm thiểu giá thành”, “môi trường”, công nghệ cọc ván thép đã từng bước năng cao, so với giai đoạn cán cọc ván thép trước những năm 1970 thì có thể nói rằng nó được phát triển vượt bậc. Trong tương lai với nhu cầu mang tính xã hội và sử dụng mới, những phát minh về kỹ thuật vật liệu, thi công và sử dụng sẽ còn phát triển hơn nữa.

Nguồn: Tài liệu Hội thảo KH về ứng dụng kết cấu thép trong xây dựng công trình ở Việt Nam, 11/2006

Thứ Bảy, 27 tháng 2, 2010

Hội thảo giới thiệu cọc ván thép và thiết kế kết cấu

người trình bày: ông Noriyoshi HARATA
Sau đây là phần trình bày của ông Noriyoshi HARATA, phụ trách nhóm kỹ thuật phát triển nền móng, thuộc bộ phận nghiên cứu phát triển tường thép chủ yếu là cọc ván thép và thiết kế kết cấu, tập đoàn thép Nippon.
Hiện nay, tường chế tạo bằng thép đang được sử dụng rất phổ biến trong nhiều lĩnh vực ở Nhật bản, đặc biệt là các công trình công cộng. Trong buổi hội thảo tác giả giới thiệu sơ lược ba kỹ thuật chế tạo tường thép được sử dụng phổ biến trong xây dựng: kè bảo vệ bờ sông, đê kè bảo vệ cảng biển, và những cấu kiện làm việc cho các công trình ngầm sâu dưới lòng đất.

Công trình xây chen 2 tầng hầm (65 Nguyễn Du - TP. HCM, cách Nhà thờ Đức Bà 500m)

Phần 1: Cọc ván thép dạng mũ (Hat-Type Sheet Pile 900)
Tại Nhật bản, cọc ván được sử dụng trong xây dựng đê kè bảo vệ bờ song, đê chắn song các cảng và xây dựng công trình chống đỡ tạm thời. Từ khi đưa vào sử dụng thực tế cách đây khoảng 4 năm, so với cọc ván thép hình chữ U thì cọc ván thép dạng mũ kiểu 900 có ưu thế là quá trình thi công đơn giản, nhanh, nhẹ, độ tin cậy của kết cấu xây dựng đảm bảo, cũng như tính kinh tế cao, chống thấm nước tốt. Cọc ván thép dạng mũ kiểu 900 là cấu kiện thép xây dựng, có chiều rộng làm việc là 900mm với mặt cắt ngang lớn và kỹ thuật ứng dụng cao trong quá trình thi công xây lắp cùng với sự phát triển của công nghệ uốn (rolling). Sau đấy, ông giải thích về thí nghiệm kiểm tra tính năng và sự tương hợp của dự án về tính thi công và tính kết cấu của cọc ván thép dạng mũ kiểu 900.


Hầm dẫn cầu Phú Mỹ - Quận 7. TP. HCM


Phần 2: Cấu kiện cọc ván thép dày dạng nhiều ngăn (Flat sheet pile cellular structure)

Trong các công trình phát triển cảng và san lấp (filling in land) có quy mô lớn như cảng nước sâu, cảng công container, cấu kiện cọc ván thép dày dạng nhiều ngăn được sử dụng nhiều. Trong buổi seminar, tác giả giới thiệu về phương pháp thi công xây dựng về đường ngầm chạy trong lòng vịnh Tokyo sử dụng kết cấu này.


CHUPIN port - Taiwan - Arcelormittal project courtesy photo


Shanghai Deep Water Container Terminal - ArcelorMittal project courtesy photo



Phần 3: Tường ván thép loại NS-BOX (Steel diaphragm wall ”NS-BOX”)

Đầu tiên, ông giới thiệu nguồn gốc của việc chế tạo NS-BOX, đấy là sản phẩm của việc kết hợp, tận dụng thế mạnh về khả năng chịu lực và cùng nhau làm việc trong cùng một kết cấu của vật liệu thép và bê tông.
Đáp ứng được các yêu cầu thực tiễn về hạn chế bề dày, yêu cầu cường độ cao, NS-BOX đã được sử dụng rất phổ biến hiện nay trong việc xây dựng các công trình dưới lòng sông, đường chạy ngầm dưới mặt


Cọc hộp tổ hợp đã thi công (CAZ combination)
đất cũng như việc xây dựng khoảng không gian ở ga tàu điện ngầm dưới lòng đất. NS-BOX có khả năng thích ứng trong việc thi công trong đô thị có không gian hẹp, do đó việc thi công có thể tiến hành trên diện tích nhỏ. Hơn nữa có thể ứng dụng kết cấu này trong nhiều phương pháp thi công khác nhau. Trong bài phát biểu của mình, ông HARATA đã giải trình về đặc trưng của kết cấu và ứng dụng thi công của NS-BOX.
Qua trình bày của ông, những người tham dự seminar tiếp nhận được những kiến thức chuyên môn rất bổ ích về kỹ thuật tường sử dụng vật liệu thép trong xây dựng các công trình ở Nhật, cũng như khả năng ứng dụng ở Việt Nam trong tương lai.
Hiện nay đất nước chúng ta đang phát triển hệ thống cơ sở hạ tầng, việc áp dụng các tiến bộ trong xây dựng không những góp phần nâng cao chất lượng công trình mà còn thúc đẩy các kỹ sư, các nhà nghiên cứu học hỏi và vận dụng sáng tạo phù hợp với điều kiện hiện nay của đất nước.


Thi công cọc tổ hợp dạng hộp (box pile) 26m - Sanghai Container Terminal
Sau cùng, các thành viên CLB và những người tham dự seminar chụp ảnh lưu niệm với hai diễn giả. Thay mặt CLB, xin chân thành cảm ơn hai ông đã nhiệt tình tham gia giao lưu với CLB và hy vọng nhận được nhiều sự ủng hộ hơn nữa.



Công trình trạm xử lí nước HCMC - Oriental Sheet Piling Việt Nam

Nguồn: CLB JVEEF nhatviet.net

Thứ Ba, 23 tháng 2, 2010

Giới thiệu công nghệ cọc ván thép

Phi Tuấn
Thứ Tư, 25/11/2009, 21:51 (GMT+7)


(TBKTSG Online) - Việt Nam sẽ phải sử dụng nhiều đến phương pháp thiết kế kết cấu cọc ván thép và công nghệ mới trong các công trình xây dựng, tiến sĩ Thái Hà Phi phát biểu tại hội thảo “Phương pháp thiết kế kết cấu cọc ván thép và công nghệ thi công mới ở Nhật Bản”.

Hội thảo do tập đoàn thép Nippon, Nhật Bản, phối hợp với Đại học Giao thông Vận tải tổ chức vào ngày 25-11 tại TPHCM.

Trao đổi với TBKTSG Online bên lề hội thảo, ông Phi nói rằng đây sẽ là một xu thế mới cho ngành xây dựng Việt Nam. Các công trình về đô thị và các công trình ngầm, các đê chắn sóng hay những công trình liên quan đến nước sẽ phải sử dụng nhiều đến các cọc ván thép, thay cho các phương pháp thi công bê tông hay cừ gỗ vốn phổ biến trong xây dựng Việt Nam trước đây.

Tiến sĩ Phi, trưởng ban tổ chức hội thảo, nhận xét rằng các loại cọc ván thép có nhiều ưu điểm vượt trội như nhẹ, bền, đẹp, đa dạng, thân thiện môi trường, và được sử dụng nhiều lần nên chiếm một tỷ lệ cao trong xây dựng.

Các công trình xây dựng lớn ở Việt Nam gặp bất lợi vì có nền địa chất yếu, đòi hỏi phải có kỹ thuật xử lý nền móng cao cùng với khấu kiện cao cấp, trong khi đó các công trình phức tạp thường kéo theo kinh phí lớn cho việc xử lý kỹ thuật. Vì thế theo ông, rào cản lớn nhất chính là kinh phí.

Một số ý kiến tại hội thảo cũng nêu ra tính hiệu quả của công nghệ mới cùng các phương pháp thiết kế công trình xử lý nền đất yếu có sử dụng đến cọc ván thép, đồng thời thực hiện công việc chuyển giao công nghệ của Nhật Bản cho Việt Nam.

Tuy nhiên, ông Phi nói rằng việc ứng dụng công nghệ cũng cần phải có lộ trình, vì thế trước mắt các công ty Việt Nam vẫn phải áp dụng dựa trên những máy móc thiết bị sẵn có.

Cọc ván thép được sử dụng lần đầu tiên là ở Mỹ năm 1908, và sau đó được sử dụng rộng rãi trên thế giới vì những ưu điểm vượt trội so với cọc gỗ hay bê tông. Ở Việt Nam cọc ván thép đã được sử dụng trong nhiều công trình lớn như Nhiệt điện Phả Lại II, nhà máy đóng tàu Dung Quất cùng một số cao ốc trụ sở, các công trình bờ kè, tường chắn và vòng vây ngăn nước.


Blogger: Link tải về cuốn cẩm nang thiết kế và thi công cừ ván thép, cọc ống thép:
